Vad ska jag som konstruktör välja?
Med jämna mellanrum får vi förfrågningar på gummikompensatorer men när vi diskuterat igenom projektet med konstruktören händer det ibland att vi ändrar till stålkompensatorer, det händer också att vi ändrar åt andra hållet.

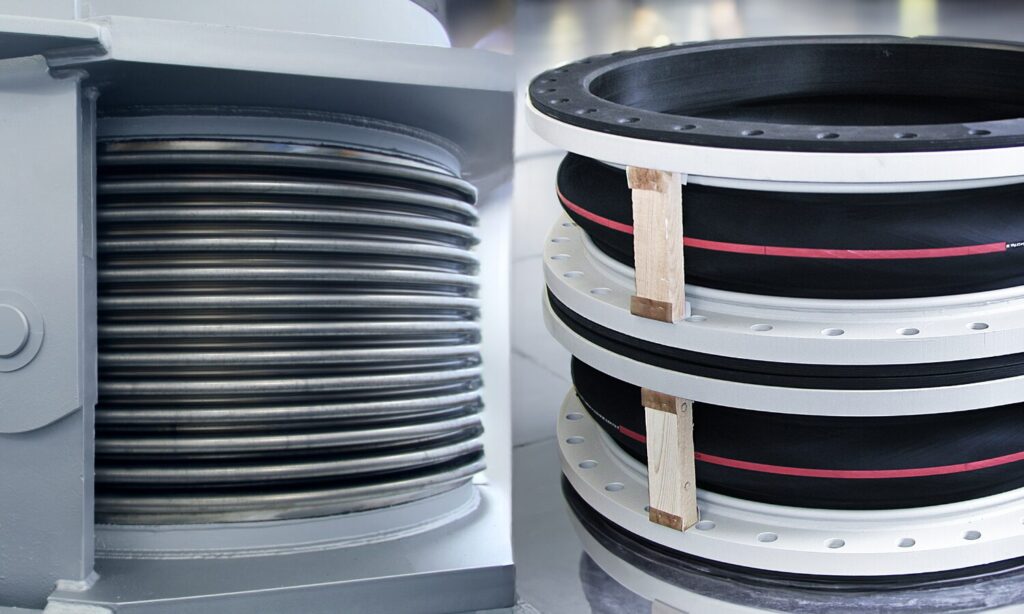

De 3 största likheterna är:
- Rörelser
Både stål- och gummikompensatorer kan ta upp axial (rörelse i kompensatorns längdriktning), lateral (rörelser i de 2 andra planen) och vinkelrörelser (böjrörelse).
- Reaktionskraft
Om en kompensator ska ta upp en axial rörelse kommer kompensatorn alltid att ge upphov till en reaktionskraft:
reaktionskraft = kompensatorns medelarea x trycket.
Både stål- & gummikompensatorer kommer att trycka på kringutrustning och fixpunkter med reaktionskraften när de sätts under tryck. Det är viktigt att designa fixpunkter så att de är kraftiga nog att ta upp reaktionskraften från kompensatorerna.
Många gör en tankevurpa och tror att det bara är stålkompensatorer som har en reaktionskraft men gummikompensatorer har också en rektionskraft. Båda kompensatorernas bälgveck har en större area än röret och när kompensatorerna utsätts för invändigt tryck genererar både stål- och gummikompensatorer en reaktionskraft.
På våra ritningar och i vårt offertunderlag anger vi alltid värdena för reaktionskrafterna så konstruktören kan ta hänsyn till dem i designen av systemet.
- Kan användas för olika media
Olika materialkvaliteter är bra för olika media så vi tillverkar både stål- och gummikompensatorer i extremt många olika materialkvaliteter. När det gäller stålkompensatorer frågar vi kunden vilket material de har i rörsystemet så tillverkar vi kompensatorerna i motsvarande kvalitet eller bättre. När det gäller gummikompensatorer avgör mediat vilken gummikvalitet vi väljer.
Vad 3 största skillnaderna är:
- Designtryck och designtemperatur
Stålkompensatorer tål både högre tyck och temperatur. Som gräns brukar vi sätta att vi designer stålkompensatorer för upp mot 250 bar och 900˚C medan gummikompensatorer tål max 16 bar och runt 100˚C.

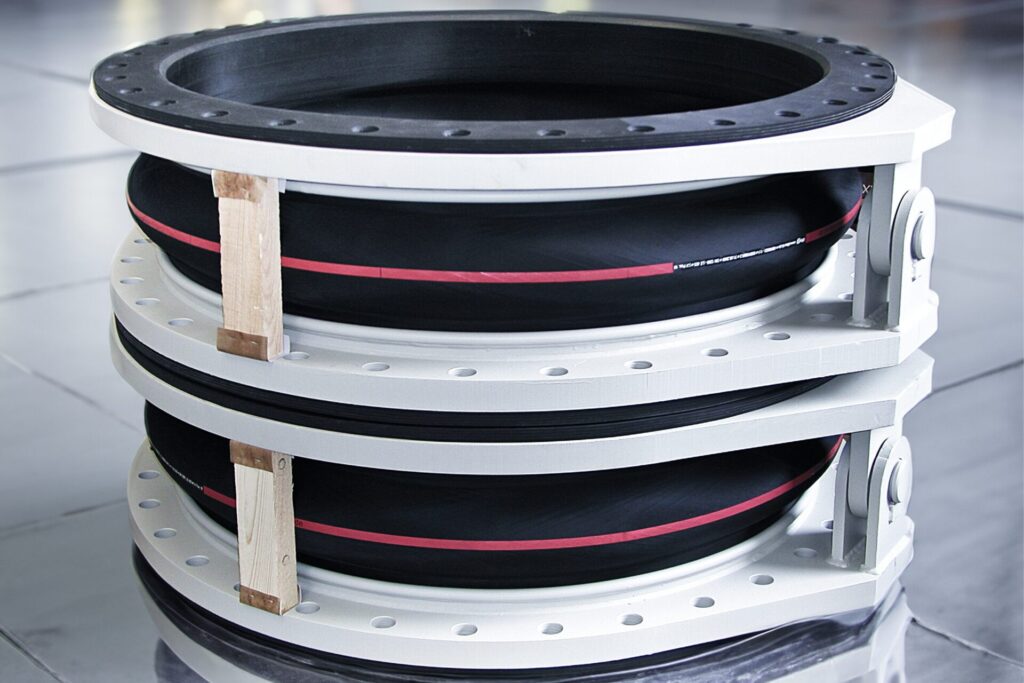

- Gummikompensatorer är en standardkomponent
Gummikompensatorer är en standardkomponent som tillverkas mot lager. De finns bara i standarddimensioner med en standardinbyggnadslängd. Tex har DN20-DN300 en inbyggnadslängd på 130 mm oberoende av leverantör.
- Livslängd

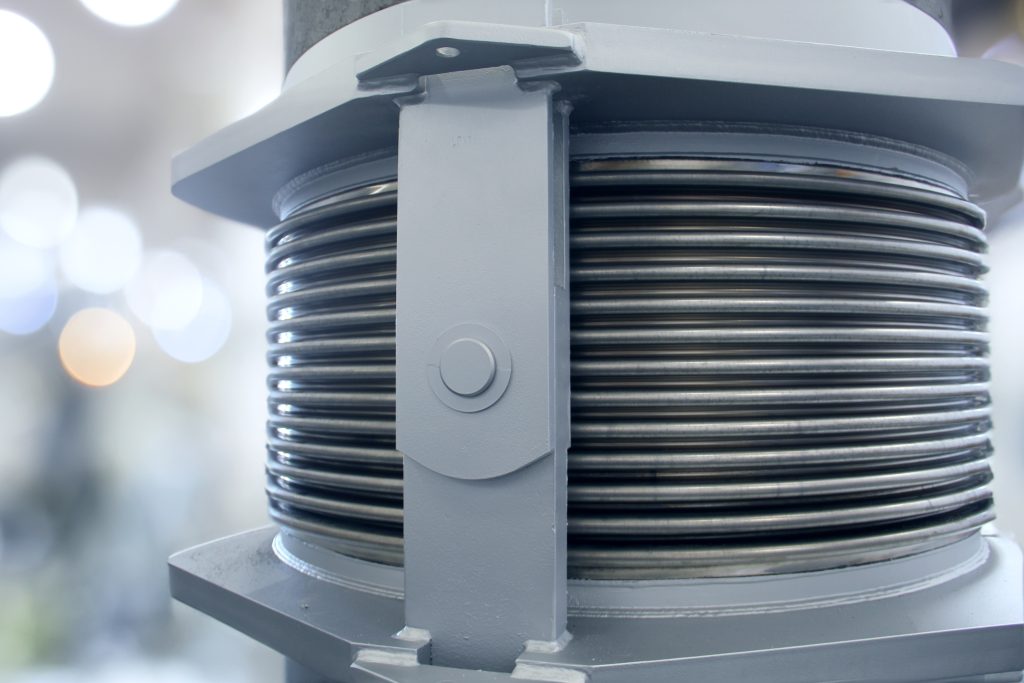

Den största skillnaden är livslängden. Vi räknar med att stålkompensatorer minimum kan röra sig 1000 gånger i sitt rörelseområde. Om en stålkompensator tex är designad för en axial rörelse på -10 mm klarar den rörelsen min 1000 gånger. Naturligtvis kan vi höja antalet lastväxlingar helt efter kundernas önskemål.
En gummikompensator torkar på sikt och behöver både inspekteras och bytas med jämna mellanrum för att undvika torrsprickor och att den brister under drift.
Efter ett montage betraktas stålkompensatorer som en rördel och behöver inte inspekteras. Efter montage av en gummikompensator bör kompensatorn läggas in i underhållssystemet och få både ett inspektions- och utbytesintervall.
